پاورپوینت درباره انتقال ثبات ها و ریزعمل ها در معماری کامپیوتر



لینک دانلود و خرید پایین توضیحات

دسته بندی : پاورپوینت

نوع فایل :   .ppt ( قابل ويرايش و آماده پرينت )

تعداد اسلاید : 36 اسلاید




فهرست :

•زبان انتقال ثبات

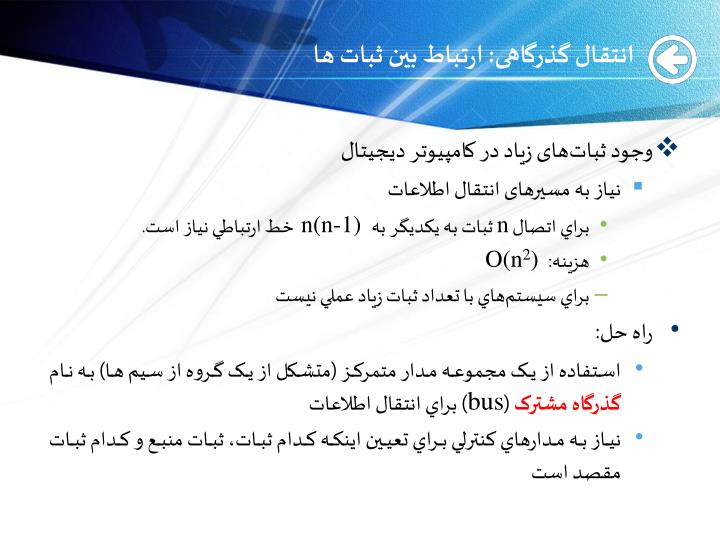

•انتقال حافظه و گذرگاه
•ريزعمل‌ها
•ریز عمل‌هاي حسابي
•ريزعمل‌هاي شيفت
•واحد حساب، منطق، شیفت

انتقال ثبات ها و ریزعمل ها

سیستم دیجیتالی ساده :
•مدارات ترتيبي و ترکيبي  (که در فصل 1 و 2 معرفي شده‌اند) مي‌توانند براي ساختن سيستم‌هاي ديجيتالي ساده استفاده شوند
–اين مدارات واحدهاي سازنده سطح پايين يک کامپيوتر ديجيتال هستند.



•سيستم‌هاي ديجيتالي ساده معمولاً با موارد زير شناخته مي‌شوند:
ثبات‌هايي که در سيستم موجود است.
– عملياتي که اين ثبات‌ها بر داده ها انجام مي‌دهند.
•براي شناسايي يک سيستم بايد بدانيم:
–چه عملياتي روي داده‌های داخل ثبات‌ها انجام مي‌شود.
– چه اطلاعاتي بين ثبات‌ها منتقل مي‌شود.
انتقال ثبات ها و ریزعمل ها

سیستم دیجیتال: ریزعمل و داده

  • عملياتي که روي داده‌ها در ثبات‌ها انجام مي‌شود ريز عمل ناميده مي‌شود.
  •
  • عمليات داخلي ثبات‌ها نمونه‌هايي از ريزعمل‌ها هستند.

–شيفت Shift

–بار کردن Load

–پاک کردن Clear

– اضافه کردن Increment

–…

  • يک عمليات پايه که روي داده‌هاي ذخيره شده در يک يا چند ثبات در طي يک پالس ساعت انجام مي‌شود ريزعمل نام دارد.

سیستم دیجیتال: سازمان داخلی



  •
  • سازمان (organization) داخلي کامپيوتر با موارد زير تعريف مي‌شود:
  •
  • مجموعه ثبات‌ها و وظایف آن ها
  • مجموعه ريزعمل‌ها
  • سيگنال‌هاي کنترلي که ترتيب ريزعمل‌ها را مشخص مي‌کنند

انتقال ثبات ها و ریزعمل ها

زبان انتقال ثبات



  • نحوه بیان سمبلیک مورد استفاده برای بیان انتقال های ریزعملی بین ثبات ها

  زبان انتقال ثبات ناميده مي‌شود.

  • اصطلاح «انتقال ثبات» بیانگر وجود مدارات منطقی سخت افزاری است که می2تواند یک ریزعمل را اجرا کند و نتیجه را به یک ثبات منتقل کند. (در چند اسلاید بعد خواهیم دید..)
  • ریزعمل : سمبل (در زبان) : سخت افزار
  •
  • زبان انتقال ثبات مي‌تواند براي نشان دادن هر ترتيب از ريزعمل‌ها مورد استفاده قرار گيرد.
  • زبان انتقال ثبات:
  •

–يک زبان سمبوليک است.

–يک ابزار آسان براي شرح سازمان داخلي کامپيوترهاي ديجيتال است.

–فرايند طراحي سيستم‌هاي ديجيتال را تسهيل مي‌کند.





نام گذاری ثبات ها



  • ثبات‌ها معمولاً با حروف بزرگ نامگذاري مي شوند. گاهي اوقات پس از اسم آن‌ها اعداد قرار

   مي گيرد (A, R13, IR).

  • اغلب نام‌ها نشان دهنده کاري است که در آن ثبات انجام مي شود مثلاً:

–MAR  – memory address register

–PC  – program counter

–IR  – instruction register

  •
  • ثبات‌ها و محتواي آنها به طور نمادين مي تواند به صورت‌هاي زير ديده شود:

–به صورت يک موجوديت واحد

–با نشان دادن بيت‌هاي ثبات

انتقال ثبات ها و ریزعمل ها

انتقال ثبات



vکپي شدن اطلاعات يک ثبات به ثبات ديگر انتقال ثبات نام دارد.

  • يک انتقال ثبات به شکل زير نشان داده مي شود:

R2 ¬ R1

  • در حالت انتقال
  • محتواي ثبات R1 به R2 منتقل مي‌شود.
  • انتقال در يک پالس ساعت انجام مي‌شود.
  • محتواي R1 تغيير نمي‌کند.
  •
  • لازمه انتقال ثبات
  • خطوط انتقال از R1 به R2
  • بار شدن موازي در R2
  • خطوط کنترل لازم براي انجام عمليات



مطالعه بیشتر
